Selbstbau eines faltbaren Solarmodules mit 30 Wp



Idee:

Selbstbau eines faltbaren Solarmoduls, welches vor Anker liegend einfach und schnell aufgebaut werden kann und wenig Stauraum benötigt



Umsetzung:

In ebay findet man kostengünstig China-Solarmodule mit 5 W Peakleistung, welche als Basismaterial eine konventionelle Epoxy-Platine-aufweisen.

Eine Testbestellung zeigte, dass Lieferung und Ware ok sind, insgesamt wurden dann für etwa 120 € 6 Einzelmodule bestellt, was einer Gesamtleistung von 30 Wp entspricht.



Die Module wurden rückseits mit einem Gurtband und Epoxy-Kleber in einer Reihe verbunden und elektrisch parallel gechaltet, wobei jedes Modul eine eigene, mit Epoxy aufgeklebte Schottky-Diode erhält.

Damit ist sichergestellt, dass Teilabschattungen einzelner Module die Leistungsfähigkeit der anderen nicht beeinträchtigen.

Die Gurtbänder an den Ecken erhielten genähte Schlaufen, an denen das Modul einfach angebändselt/fixiert werden kann.

SämtlicheKontakt-/Lötstellen auf der Rückseite wurden mit Epoxy-Kleber beschichtet, sodass die Module auch wasserfest sein sollten.




Der Kurzschlussstrom liegt bei über 2 A. Die Leerlaufspannung beträgt etwa 18 V.

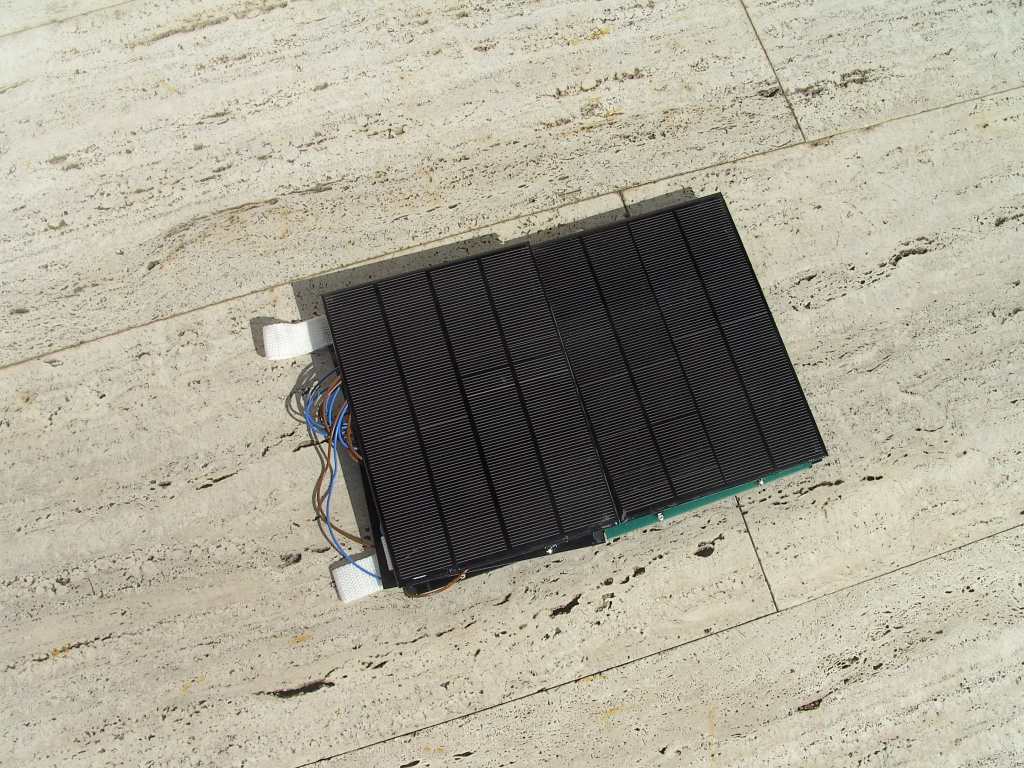

 Verstaut wird das Modul zusammengefaltet

Die Einspeisung erfolgt direkt auf die 12 V-Versorgung ohne Solarregler.

Angeboten hat sich meine 12 V Versorgung in der Baumnock für das dort bereits installierte LED-Stripe.

Die Einspeisung erfolgt über 4mm-Bananenbuchsen, welche in der Baumnut optimal geschützt untergebracht sind. Diese Zapfstelle kann auch wunderbar für den Betrieb meiner LED-Ankerlaterne verwendet werden.



Ergebnis:
Die erreichbaren Ladeströme liegen um die Mittagszeit bei etwa 1 A. Bedenkt man den Anschaffungspreis, dann ist das ein super Wert.

Das Modul passt sich optimal der Unterlage, z. B. der Sprayhood an. Es ist sehr leicht und kompakt verstaubar, somit ideal als Ergänzung, wenn man vor Anker liegt.
